Montaż tej pozycji zaczyna się od wiertarki, nie od spawarki: żeby siłownik TSR dostał punkt mocowania na drążku Steer Smarts Yeti XD, końcówkę tego drążka trzeba przewiercić na wylot w dwóch miejscach. Drążki aftermarketowe rzadko mają fabryczne otwory pod amortyzator skrętu i ten zestaw jest odpowiedzią producenta na dokładnie jedną taką konfigurację.

Dane techniczne

• Zestaw wsporników do połączenia drążka Steer Smarts Yeti XD z siłownikiem TSR
• Zgodność zweryfikowana z drążkiem 78088001 i łącznikiem 78075001
• Przeznaczony do siłowników TSR o indeksach X02-10-001 i X02-10-003
• Moment dokręcania mocowania: 75 ft-lbs na wszystkich trzech śrubach
• Ostrzeżenie producenta: użycie innego drążka lub łącznika może doprowadzić do niepożądanego kontaktu elementów krytycznych

Co jest w zestawie

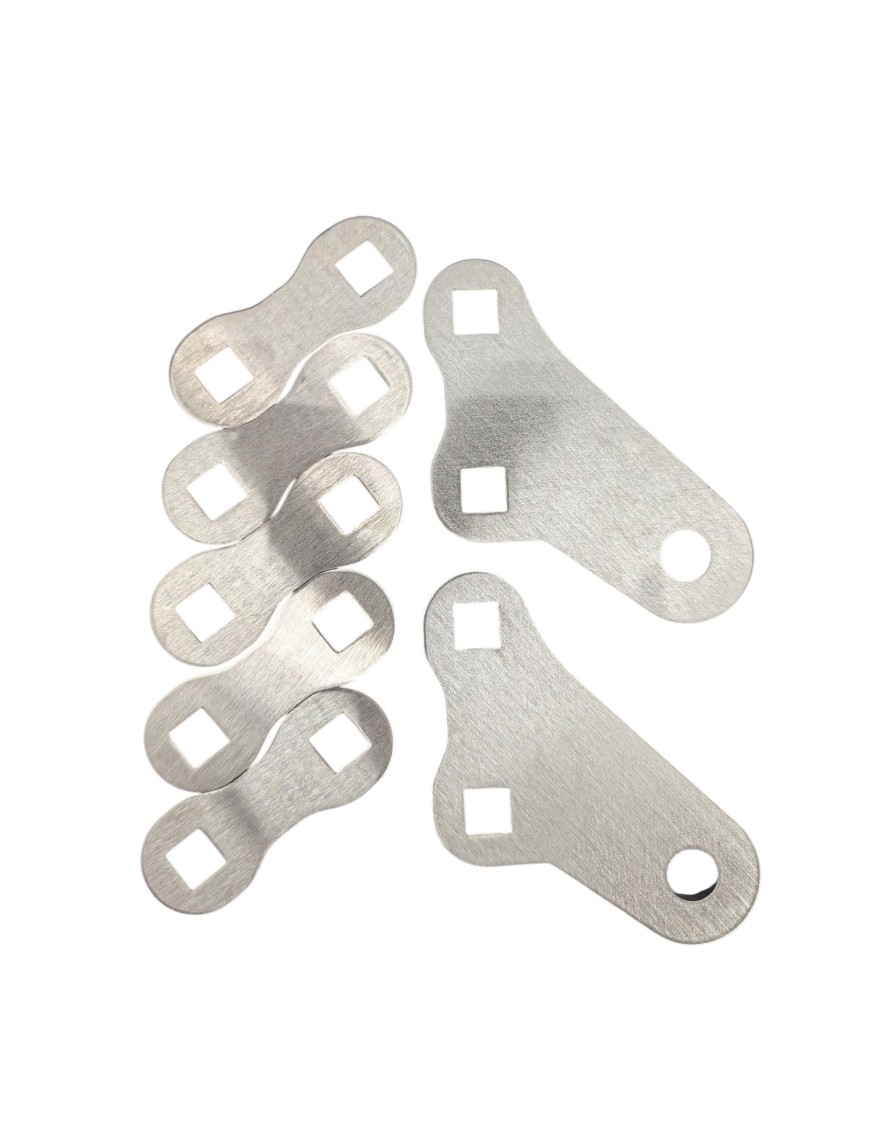

Instrukcja Q02-12-005 REV 1 wylicza w ramce „Included Hardware" 2 wsporniki i 5 podkładek dystansowych. Podkładki ustawiają wysokość osi siłownika i na rysunku rozkładają się na 3 i 2 sztuki. Śruby pochodzą z zestawu siłownika TSR: śruba M14×70 z nakrętką z worka „E" (X01-17-020) i śruby zamkowe z worka „B" (X01-17-017) — z tego drugiego worka zostawia się właśnie śruby zamkowe, a dołączone do niego wsporniki i podkładki odrzuca.

Co znaczy ostrzeżenie o kolizji

W układzie kierowniczym „niepożądany kontakt elementów krytycznych" oznacza ocieranie albo blokowanie się części odpowiadających za skręcanie kołami — to nie jest kwestia estetyki, dlatego warunek numerów katalogowych traktuj dosłownie.

Montaż: przewiercenie końcówki drążka

Tu nie spawa się niczego, ale końcówkę drążka kierowniczego trzeba przewiercić na wylot — w dwóch miejscach. Producent prowadzi przez to krok po kroku: drążek wymontowuje się z auta i wkłada w imadło albo mocuje do stołu, wspornik przykłada od spodu końcówki po stronie pasażera, równając do wypukłego napisu „Steer Smarts", zaznacza obrys obu kwadratowych otworów, kreśli przekątne i punktuje przecięcia.

Wiercenie. Zaczyna się wiertłem 1/4 cala na wylot, oba otwory kończy się wiertłem 12 mm, a z krawędzi usuwa zadziory. Wierci się z olejem do cięcia, na niskich obrotach, z przerwą na ostygnięcie wiertła przez 10 sekund co około 1/8 cala zagłębienia. Wiercić trzeba prosto na wylot: skośny otwór oznacza, że drążek jest do wymiany.

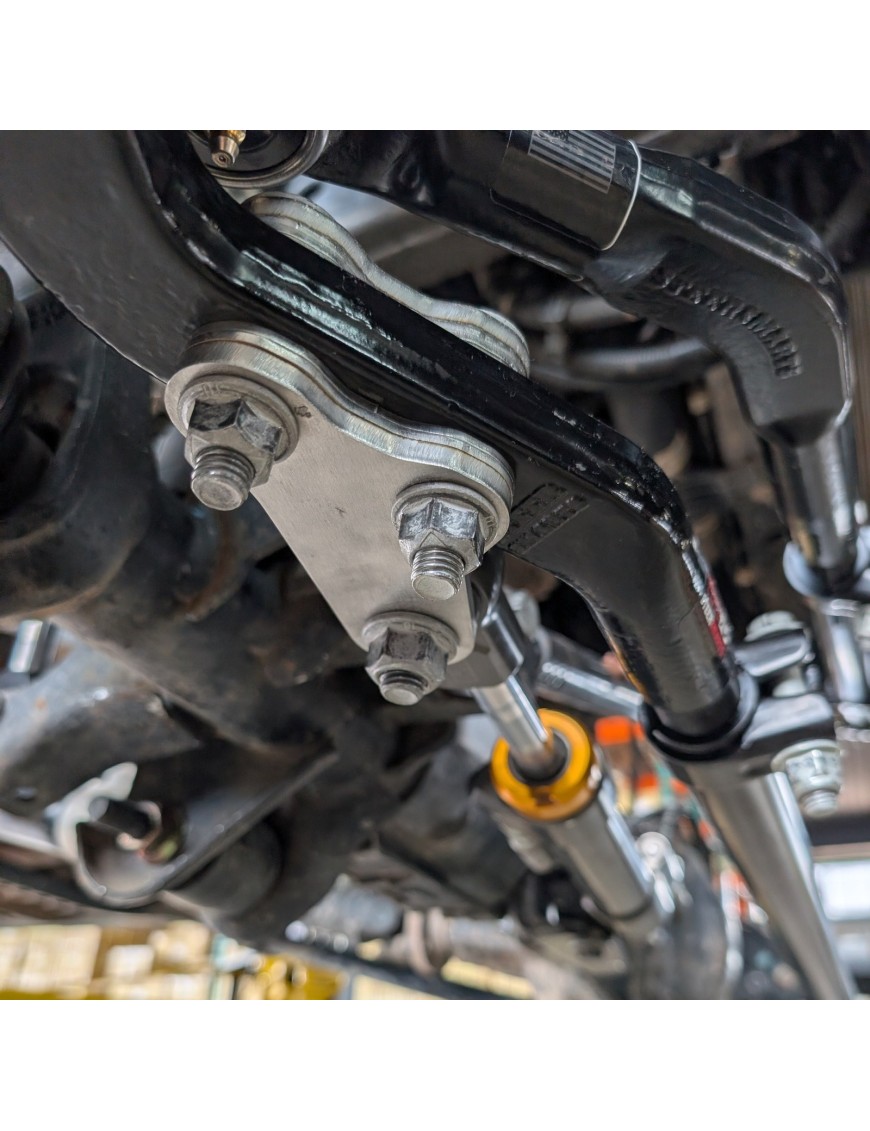

Montaż i momenty. Drążek wraca do auta, nakrętki stożkowe dokręca się do wartości podanych przez producenta drążka. Wspornik siłownika zakłada się na końcówkę, śruby zamkowe najpierw na rękę, ucho siłownika śrubą M14×70, a następnie wszystkie trzy śruby na 75 ft-lbs. Wysokość osi siłownika ustawia się stosem podkładek dystansowych.

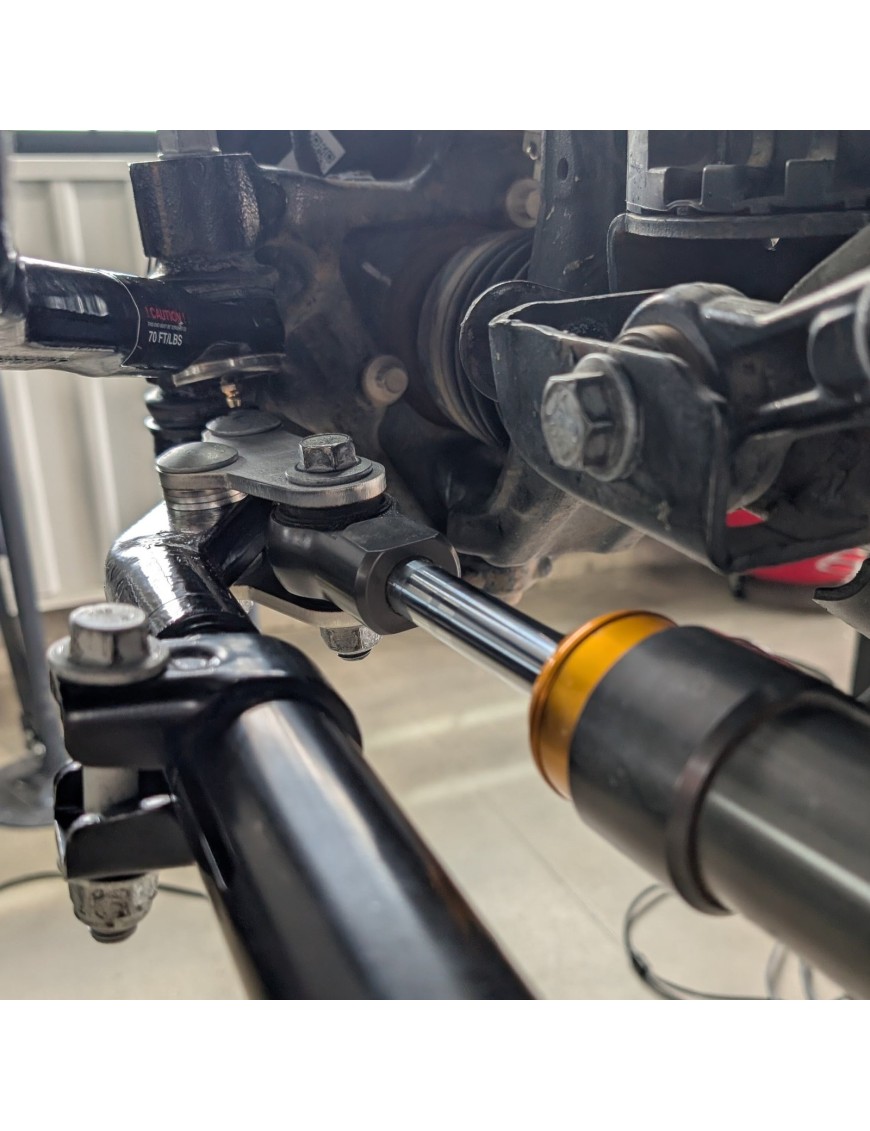

Kontrola luzów. Przy pełnym skręcie w prawo musi być minimum 1/8 cala między korpusem siłownika a dolnym wspornikiem drążka Panharda — jeśli jest ciaśniej, przekłada się podkładki. Wspornik i ucho siłownika nie mogą dotykać przegubu ani osłony półosi, a przy skręcie od oporu do oporu, z kołysaniem drążkiem w górę i w dół, siłownik nie może dobijać do końca skoku: przy pełnym skręcie musi być widoczne minimum 3/8 cala chromowanego trzpienia. Przy zamontowanej osłonie TSR Skid Guard sprawdza się kolizję z nią przy pełnym skręcie w lewo, a także to, czy obejma drążka nie koliduje z siłownikiem i osłoną.

Najczęściej zadawane pytania

Czy wspornik pasuje do innego drążka Steer Smarts?

Producent potwierdza wyłącznie drążek 78088001 i łącznik 78075001. Napisz do nas z numerem swojego drążka, sprawdzimy, czy APEX ma pod niego dedykowany wspornik.

Czy montaż wymaga spawania?

Nie, tu się nie spawa. Trzeba natomiast przewiercić końcówkę drążka na wylot w dwóch miejscach, z drążkiem wymontowanym z auta i zamocowanym w imadle. Pełną procedurę masz wyżej; jeśli nie masz warunków do precyzyjnego wiercenia, zleć to warsztatowi — nasz je wykonuje.

Co dostaję w zestawie, a co muszę domówić?

W zestawie są 2 wsporniki i 5 podkładek dystansowych. Śruby — M14×70 z nakrętką z worka „E" (X01-17-020) i śruby zamkowe z worka „B" (X01-17-017) — pochodzą z zestawu siłownika TSR, a instrukcja wymienia je w ramce „Required Hardware".
