Jak zmierzyć lift w Jeep Wrangler JK — dane fabryczne i 4 metody pomiaru

Kupiłeś JK z liftem i sprzedający powiedział „chyba trzy cale”. Albo montujesz zestaw i chcesz sprawdzić, czy dostałeś to, za co zapłaciłeś. Problem w tym, że lift nie jest liczbą wybitą na podwoziu — to różnica względem stanu fabrycznego, którą trzeba zmierzyć. Poniżej cztery metody pomiaru, komplet danych fabrycznych Wranglera JK i wyjaśnienie, dlaczego zestaw opisany jako 2,5″ potrafi dać 1,5″.

Dlaczego „lift 3,5 cala” rzadko znaczy 3,5 cala

Producenci zawieszeń piszą to wprost. Metalcloak umieszcza przy sprężynach do JK następujące zastrzeżenie: „Reklamowane wysokości liftu nie są rzeczywistą końcową wysokością liftu. Traktuj opis wysokości sprężyny jako średnią wysokość możliwą do uzyskania między przodem a tyłem pojazdu. Na końcowy wynik wpływają inne zmienne, takie jak wyciągarka, zderzaki aftermarket, pełnowymiarowe koło zapasowe czy załadowana masa”.

Najlepiej widać to na jednym produkcie z ich katalogu: ten sam przedni zestaw sprężyn jest sprzedawany jako 2,5″ dla JK 2-drzwiowego i 1,5″ dla JK Unlimited. Sprężyna jest ta sama. Różni się auto, które na niej stoi.

Powód jest w danych fabrycznych. Wrangler JK 2D w wersji Sport waży 3 760 lb (ok. 1 705 kg), a JK Unlimited Rubicon z automatem — 4 340 lb (1 969 kg). To różnica 580 lb, czyli ponad 260 kg, rozłożona na te same sprężyny. Dołóż stalowy zderzak z wyciągarką i przód osiada jeszcze bardziej.

Przygotowanie auta do pomiaru

Pomiar bez przygotowania daje rozrzut rzędu centymetra. Zanim sięgniesz po miarkę:

1. Równe, twarde podłoże. Kostka brukowa ze spadkiem albo podjazd przed garażem przekłamią różnicę lewa–prawa strona.
2. Pełny bak i uzupełnione płyny. Sam bak w JKU to kilkadziesiąt kilogramów różnicy nad tylną osią.
3. Auto rozładowane. Wyjmij narzędzia, lodówkę, kanistry. Koło zapasowe zostaw — jest częścią konfiguracji fabrycznej.
4. Napęd 2WD, koła prosto.
5. Ułóż zawieszenie. Zakołysz autem w pionie od przodu i od tyłu kilka razy, potem przetocz je 2–3 metry do przodu i do tyłu. Zawieszenie z tarciem w tulejach potrafi „zawisnąć” wyżej lub niżej, niż wynosi jego pozycja spoczynkowa.

Każdy pomiar rób osobno dla lewej i prawej strony. Różnica do około 6 mm jest normalna — Wrangler wychodzi z fabryki z lekkim przechyleniem w stronę kierowcy. Różnica rzędu 20 mm i więcej oznacza zmęczoną sprężynę, źle dobrany zestaw albo poprzedni montaż z podkładką tylko po jednej stronie.

Cztery metody pomiaru — którą wybrać

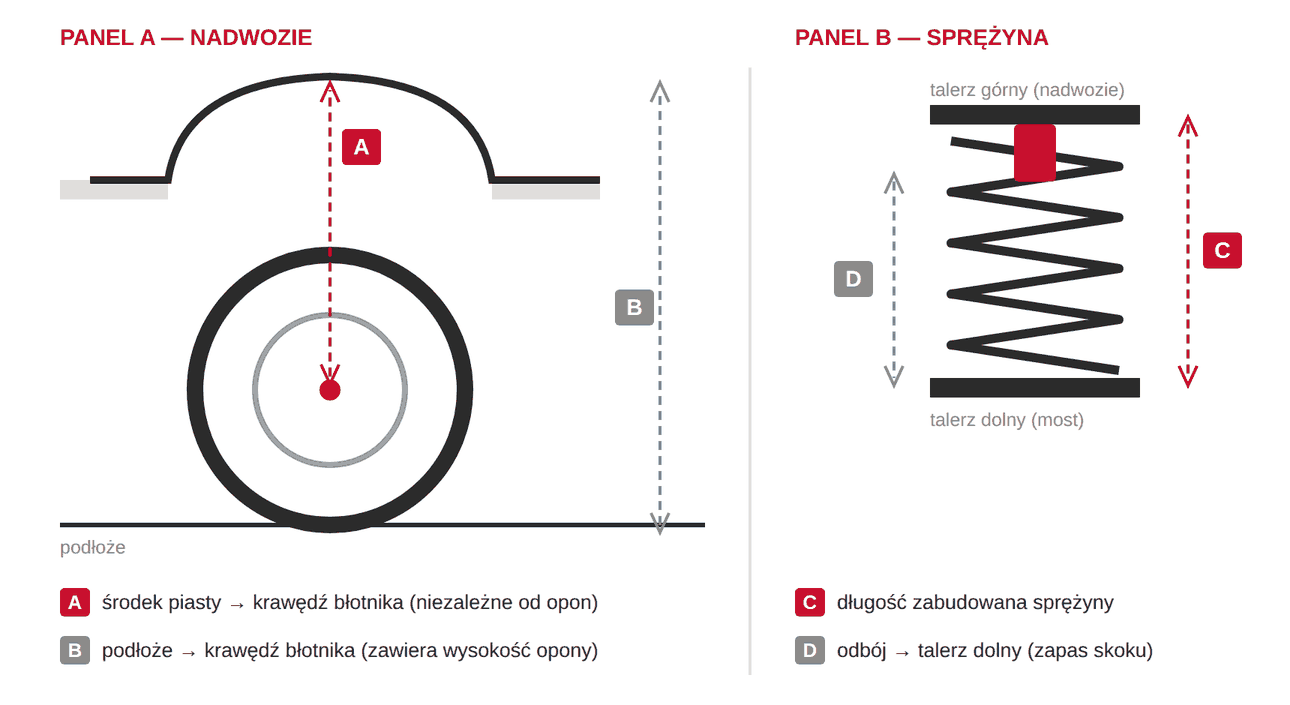

Metoda A — środek piasty do krawędzi błotnika

Najszybsza i najczęściej używana w warsztacie. Mierzysz pionowo od środka piasty (środek osi obrotu koła) do dolnej krawędzi nadkola. Zaletą jest to, że wynik nie zależy od rozmiaru opon — większe koło podnosi nadwozie i piastę o tyle samo, więc odległość między nimi się nie zmienia.

Ograniczenie: nie ma fabrycznej wartości katalogowej tego wymiaru dla JK. To pomiar porównawczy. Ma sens, gdy masz punkt odniesienia — zmierzone auto seryjne, wynik sprzed montażu albo dane od warsztatu.

Metoda B — podłoże do krawędzi błotnika

Najprostsza, ale najmniej wiarygodna. Ten wymiar rośnie razem z oponą, więc miesza dwie rzeczy naraz: lift zawieszenia i wysokość ogumienia. Przy przejściu z fabrycznych 225/75R16 na 35″ różnica promienia sama w sobie daje kilka centymetrów. Używaj jej tylko do porównania dwóch aut na identycznych kołach.

Metoda C — długość zabudowana sprężyny

Mierzysz sprężynę zamontowaną w aucie stojącym na kołach — od talerza górnego do dolnego. Metoda jest odporna na zmianę opon i pokazuje bezpośrednio, jak sprężyna pracuje pod ciężarem konkretnego auta.

Wartość odniesienia najczęściej podawana przez społeczność JK dla przedniej sprężyny seryjnej to 9 3/8″ (ok. 238 mm). Przy tym założeniu 13 3/8″ oznaczałoby lift 4″, a 12 5/8″ — około 3 1/4″.

Metoda D — odbój do talerza sprężyny

Wersja precyzyjniejsza: mierzysz odległość od czoła odboju (jounce bumper) do górnej krawędzi dolnego talerza sprężyny na moście, osobno z przodu i z tyłu. Wymaga porównania z wartością dla konkretnego rocznika i wersji, więc jest metodą dla warsztatu z dostępem do danych — ale daje najczystszy odczyt samego zawieszenia, bez wpływu opon i zużycia nadkoli.

Dane fabryczne Jeep Wrangler JK

Poniżej dane producenta dla rocznika 2013 (JK z silnikiem 3.6 Pentastar). Służą jako punkt odniesienia — jeśli twój prześwit i kąty wyraźnie przewyższają te wartości, auto ma lift, opony większe niż fabryczne albo jedno i drugie.

Dla JK 2-drzwiowego producent podaje te same parametry w postaci zakresów zależnych od opony: prześwit przedni 9,1–10,6″, tylny 8,8–10,3″, kąt natarcia 40,8–44,6°, rampowy 21,8–25,5°, zejścia 37,4–40,6°. Wyższy kąt rampowy przy tych samych oponach to efekt krótszego rozstawu osi.

Rozpiętość mas w tabeli tłumaczy większość rozbieżności w wynikach pomiaru. Między JK 2D Sport a JKU Rubicon jest 580 lb, czyli ponad 260 kg różnicy. Ten sam zestaw sprężyn nie ma prawa dać w obu autach tej samej wysokości.

Ile realnie daje jaki lift

Zamiast tabeli obiecującej „2,5″ = 2,5″”, poniżej lista czynników, o które trzeba skorygować deklarację producenta. Wszystkie pochodzą z dokumentacji producentów zawieszeń.

• Nadwozie. Ten sam przedni zestaw TeraFlex do JK jest katalogowany jako 2,5″ dla wersji 2-drzwiowej i 1,5″ dla Unlimited. Cały cal różnicy wynika z masy auta. Metalcloak stosuje dokładnie tę samą zasadę: sprężyna SS-2130 to 2,5″ w JK 2D i 1,5″ w JKU. Dwóch niezależnych producentów, jeden wniosek.
• Wyciągarka i stalowy zderzak przedni. Producenci wymieniają je jako główny czynnik obniżający przód. Efekt: mniejszy lift z przodu niż z tyłu i zmiana geometrii nadwozia w stosunku do zakładanej.
• Pełnowymiarowe koło zapasowe i stały ładunek. Działają na tył — szuflada, bagażnik dachowy czy ciężka klapa z kołem 37″ zabierają część liftu tylnego.
• Izolatory sprężyn. Instrukcja montażu zestawu 2,5″ do JK ostrzega wprost: pominięcie izolatora obniża tył o około 1/2″. To najczęstszy „brakujący centymetr” po montażu.
• Osiadanie po montażu. Nowe sprężyny stoją wyżej przez pierwsze kilkaset kilometrów. Pomiar zaraz po montażu prawie zawsze wypada korzystniej niż stan docelowy.

Praktyczna konsekwencja: zestaw dobiera się nie do liczby na pudełku, lecz do konkretnej konfiguracji auta. JKU z zderzakiem stalowym, wyciągarką i bagażnikiem potrzebuje innych sprężyn niż seryjny JK 2D, żeby oba stanęły na tej samej wysokości.

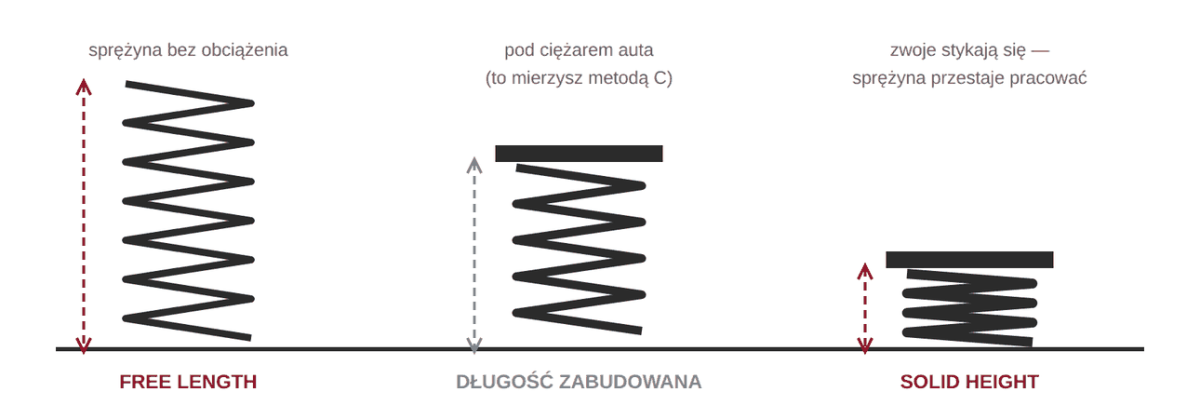

Free length, solid height i rate — jak czytać kartę sprężyny

Producenci publikują trzy liczby, które mówią o sprężynie więcej niż deklarowany lift. Warto je rozumieć, bo to jedyne dane pozwalające porównać zestawy różnych marek.

Free length — długość swobodna

Długość sprężyny wyjętej z auta, bez obciążenia. Nie jest tożsama z liftem: sprężyna dłuższa o cal nie podniesie auta o cal, bo od razu ugnie się pod jego ciężarem. Free length mówi natomiast, ile sprężyna ma zapasu na rozprężenie — czyli jak długo utrzyma kontakt koła z podłożem przy wykrzyżowaniu osi.

Solid height — wysokość zwarcia

Długość sprężyny ściśniętej do końca, gdy zwoje stykają się ze sobą. Od tego momentu sprężyna przestaje pracować i staje się sztywnym słupem stali. Różnica free length minus solid height to maksymalny skok roboczy sprężyny — liczba, która decyduje, czy zawieszenie oprze się na odboju (prawidłowo), czy na zwartych zwojach (nieprawidłowo, z ryzykiem uszkodzenia sprężyny i talerza).

Rate — sztywność w lbs/in

Ile funtów obciążenia ugina sprężynę o cal. Im wyższa liczba, tym twardsza sprężyna. W konstrukcji dwustopniowej (True Dual Rate) podawane są dwie wartości: rate 1 dla górnej, miękkiej części zwoju i rate 2 dla dolnej, twardszej. Górna pracuje przy małych ugięciach i odpowiada za komfort na drodze, dolna wchodzi do gry pod obciążeniem i przy dużych skokach — to ona ma nie dopuścić do przebicia zawieszenia.

Dane sprężyn Metalcloak do JK

Poniżej komplet danych publikowanych przez producenta dla linii True Dual Rate do Wranglera JK. Zwróć uwagę na kolumnę zastosowania: ta sama sprężyna obsługuje dwie różne wysokości liftu zależnie od tego, czy trafi do 2- czy 4-drzwiowego auta.

To samo tłumaczy, dlaczego producent nie oferuje jednego zestawu „na 3,5 cala”. Sprężyna 132/215 lbs/in z przodu (7208, 4D 5,5″) pod lekkim 2-drzwiowym autem podniosłaby je za wysoko i dała twarde prowadzenie. Ta sama sprężyna pod ciężkim JKU z wyciągarką pracuje we właściwym zakresie.

Co lift zmienia poza wysokością

Sam pomiar to połowa sprawy. Podniesienie nadwozia zmienia geometrię przedniej osi, a to widać w prowadzeniu.

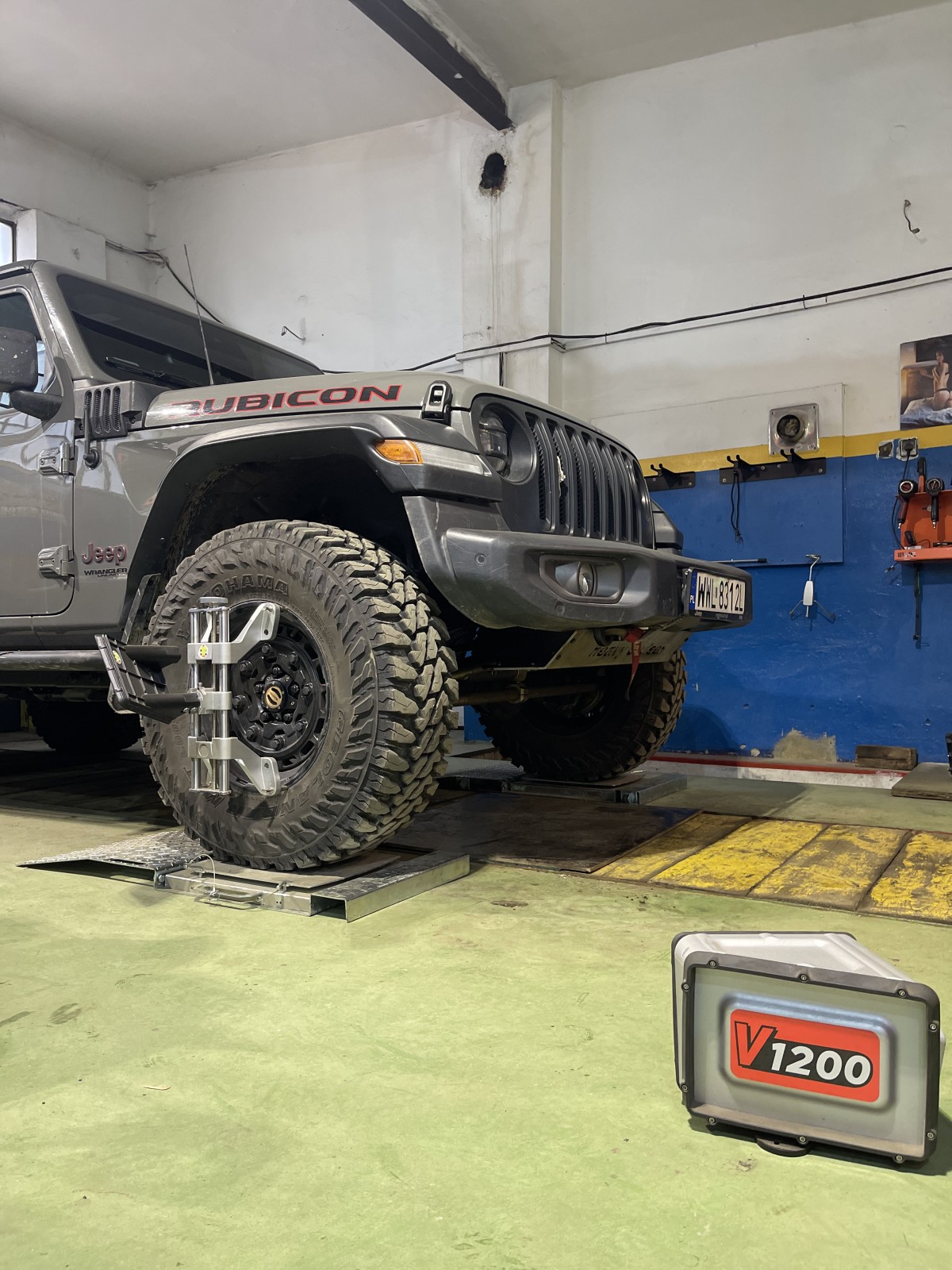

Fabryczne wartości dla JK to kąt pochylenia sworznia (caster) +4,2° w zakresie +3,7° do +4,7°, camber −0,25° (od −0,62° do +0,12°) i zbieżność całkowita +0,20°. Wraz z liftem caster spada — most obraca się względem nadwozia na wahaczach o stałej długości. Objawia się to „pływaniem” na autostradzie i słabszym samoczynnym powrotem kierownicy do środka.

Przyjęta praktyka: przy liftach do około 2,5″ większość zestawów do JK obywa się bez regulowanych wahaczy. Powyżej 3″ wahacze regulowane (dolne, górne lub oba) są potrzebne, żeby przywrócić caster do 4,5–5,0° i odzyskać stabilność przy prędkości drogowej.

Pięć błędów, które psują pomiar

1. Pomiar na krawędzi błotnika plastikowego zamiast metalowej. Nadkola aftermarket mają inną wysokość niż fabryczne. Jeśli auto ma poszerzenia, zaznacz to przy wyniku.
2. Brak ułożenia zawieszenia. Auto po zjeździe z lawety albo z podnośnika potrafi stać kilkanaście milimetrów wyżej.
3. Mierzenie tylko jednej strony. Bez porównania lewa–prawa nie wykryjesz zmęczonej sprężyny ani podkładki z poprzedniego montażu.
4. Liczenie liftu z metody B na innych oponach. Najczęstsze źródło ogłoszeń „lift 4 cale”, gdy realnie są dwa cale i większe koła.
5. Porównywanie do danych z innego rocznika lub wersji. JK 2007 Sport i JKU 2016 Rubicon to inne masy, inne sprężyny i inne opony fabryczne.
