Panel sterowania oświetleniem 8 obwodów — TXALO JC02
Kiedy na aucie ląduje panel LED, lampy dalekosiężne, oświetlenie robocze i kompresor, w kabinie robi się las przypadkowych przełączników. Panel sterowania porządkuje to raz: osiem obwodów, jedna skrzynka z przekaźnikami i bezpiecznikami, jedno podłączenie do akumulatora.
TXALO JC02 to panel dotykowy z niebieskim podświetleniem, pracujący w instalacjach 12 V i 24 V. Sterowanie jest oddzielone od mocy — przyciski przełączają przekaźniki w osobnej skrzynce.
Obwody 8, każdy z własnym przekaźnikiem | Zasilanie 12-24 V DC | Prąd do 60 A łącznie, 30 A na przekaźnik |
Najważniejsze cechy
- Osiem niezależnych obwodów z przekaźnikami i bezpiecznikami
- Panel dotykowy On/Off z niebieskim podświetleniem LED
- Naklejki na włączniki w zestawie — opisujesz obwody po swojemu

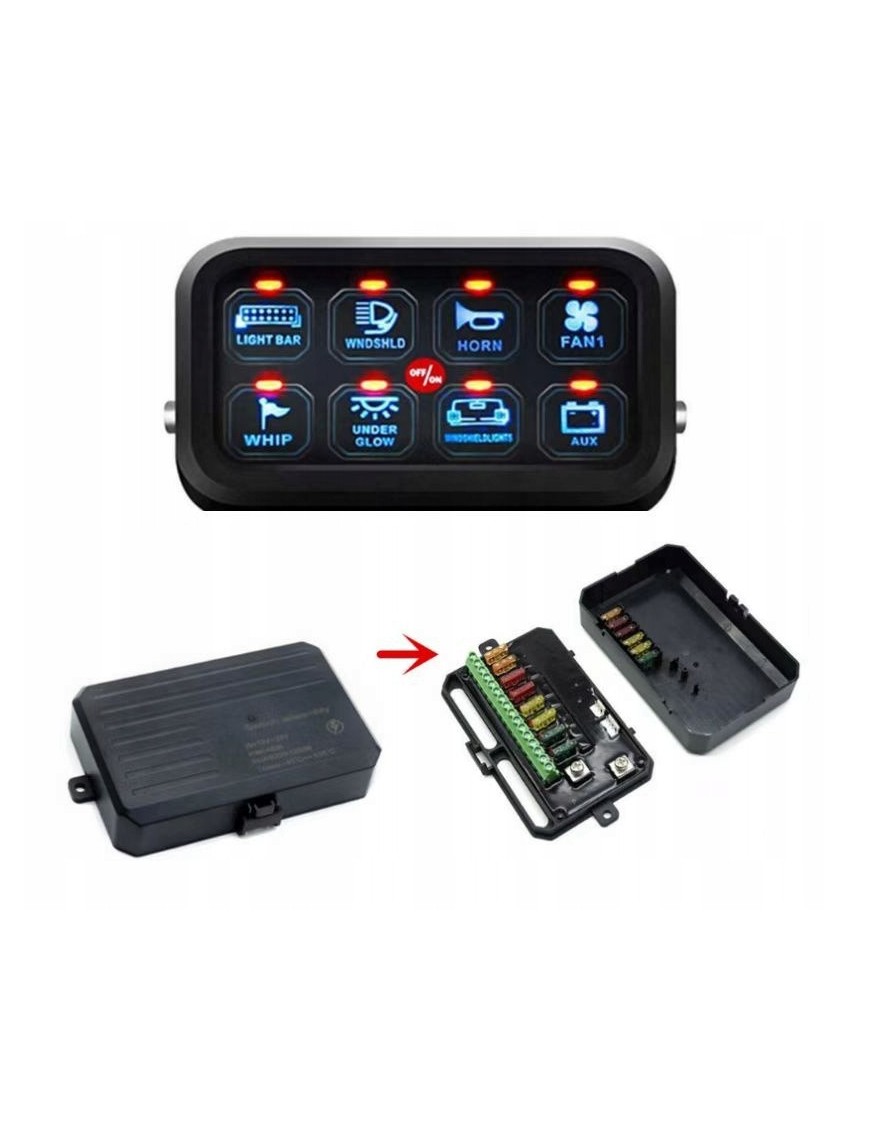

- Na zdjęciu: skrzynka z listwą zaciskową, przekaźnikami i kolorowymi bezpiecznikami nożowymi
Dane techniczne
- Numer katalogowy dostawcy: TXALO JC02
- Napięcie wejściowe: 12-24 V DC
- Liczba obwodów i przekaźników: 8
- Moc maksymalna: 600-1200 W
- Maksymalny prąd całkowity: 60 A; na przekaźnik: 30 A (bezpiecznik 20 A)
- Wymiary panelu: 115 x 15 x 66 mm; skrzynki sterującej: 190 x 34 x 105 mm
- Zawartość: panel, skrzynka sterująca, instrukcja podłączenia, naklejki na włączniki, mocowania
Montaż i uwagi
Skrzynkę sterującą mocuje się blisko akumulatora, panel w zasięgu ręki kierowcy, a między nimi biegnie cienki przewód sterujący. Dostawca dołącza instrukcję oraz mocowania.
Zwróć uwagę na obciążenia. Każdy obwód ma przekaźnik 30 A z bezpiecznikiem 20 A, a cały panel przyjmuje do 60 A. Dostawca nie podaje przekroju przewodu zasilającego ani stopnia szczelności skrzynki.
Najczęściej zadawane pytania
Czy panel pasuje do instalacji 24 V?
Tak. Dostawca podaje napięcie wejściowe 12-24 V DC.
Czy przyciski można opisać własnymi symbolami?
Tak — w zestawie są naklejki na włączniki, którymi opisujesz obwody według własnego układu.
Jaką szczelność ma skrzynka sterująca?
Dostawca nie podaje stopnia ochrony IP. Przy montażu w komorze silnika to pytanie do sprzedawcy.
