Baxter Performance TS-503-BK – konwersja filtra wkładowego na spin-on

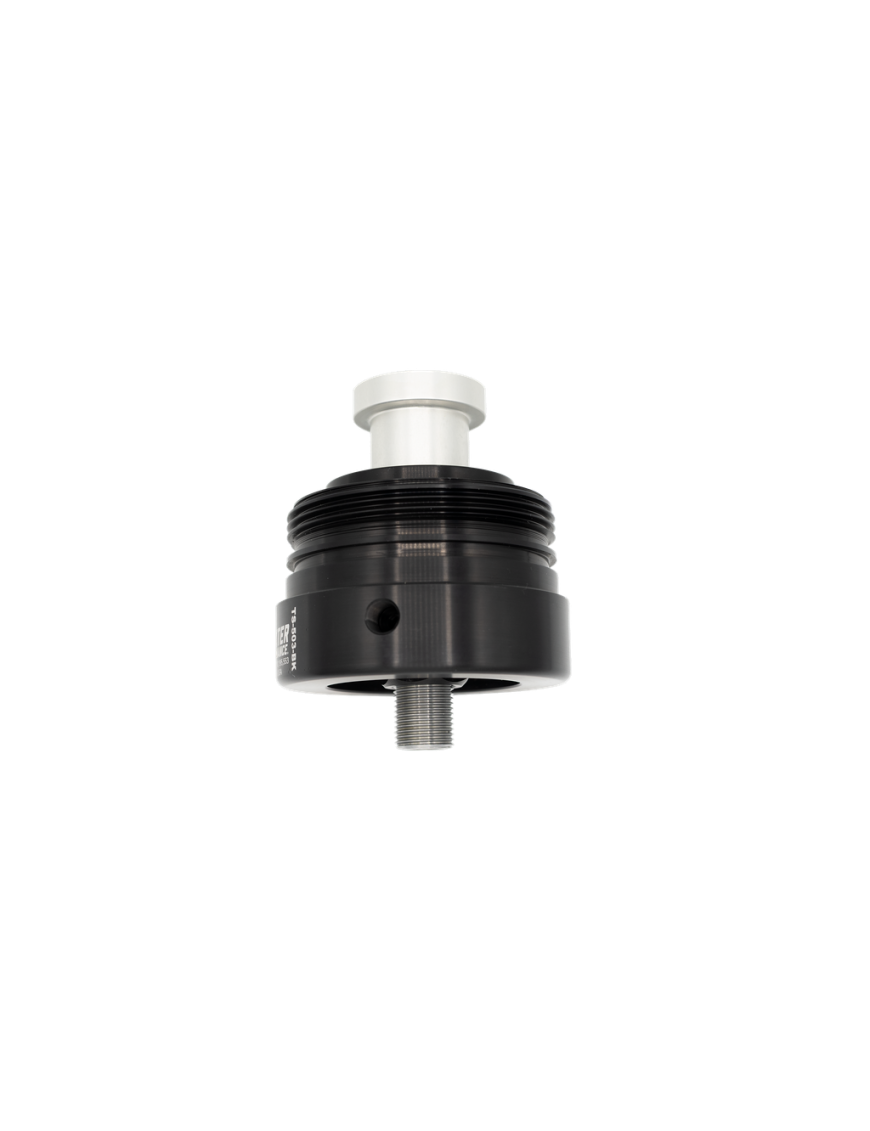

Baxter Performance TS-503-BK zastępuje fabryczny system filtra wkładowego bezpośrednim interfejsem dla puszkowego filtra oleju typu spin-on z gwintem 3/4-16. Adapter jest montowany w gnieździe fabrycznej pokrywy filtra, dlatego nie jest zestawem do zdalnej relokacji filtra i nie wymaga prowadzenia przewodów olejowych do innego miejsca.
Model TS-503-BK jest nowszym następcą TS-501-BK. Został wykonany z aluminium 6061-T6, wykorzystuje uszczelnienia Viton i sprężynowy kołnierz dokujący. Konstrukcja ma utrzymywać więcej oleju za filtrem po wyłączeniu silnika, co według producenta pomaga ograniczyć opóźnienie w dostarczaniu oleju i budowaniu ciśnienia podczas kolejnego uruchomienia.
Najważniejsze zalety
- Konwersja na filtr spin-on 3/4-16 – umożliwia stosowanie puszkowego filtra dobranego do konkretnego pojazdu i dostępnej przestrzeni.
- Aluminium 6061-T6 i uszczelnienia Viton – materiały potwierdzone przez producenta dla korpusu i elementów uszczelniających.
- Sprężynowy kołnierz dokujący – wspiera powtarzalne osadzenie adaptera w fabrycznym gnieździe.

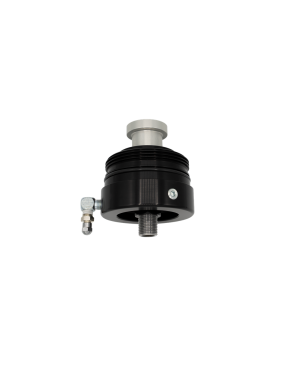

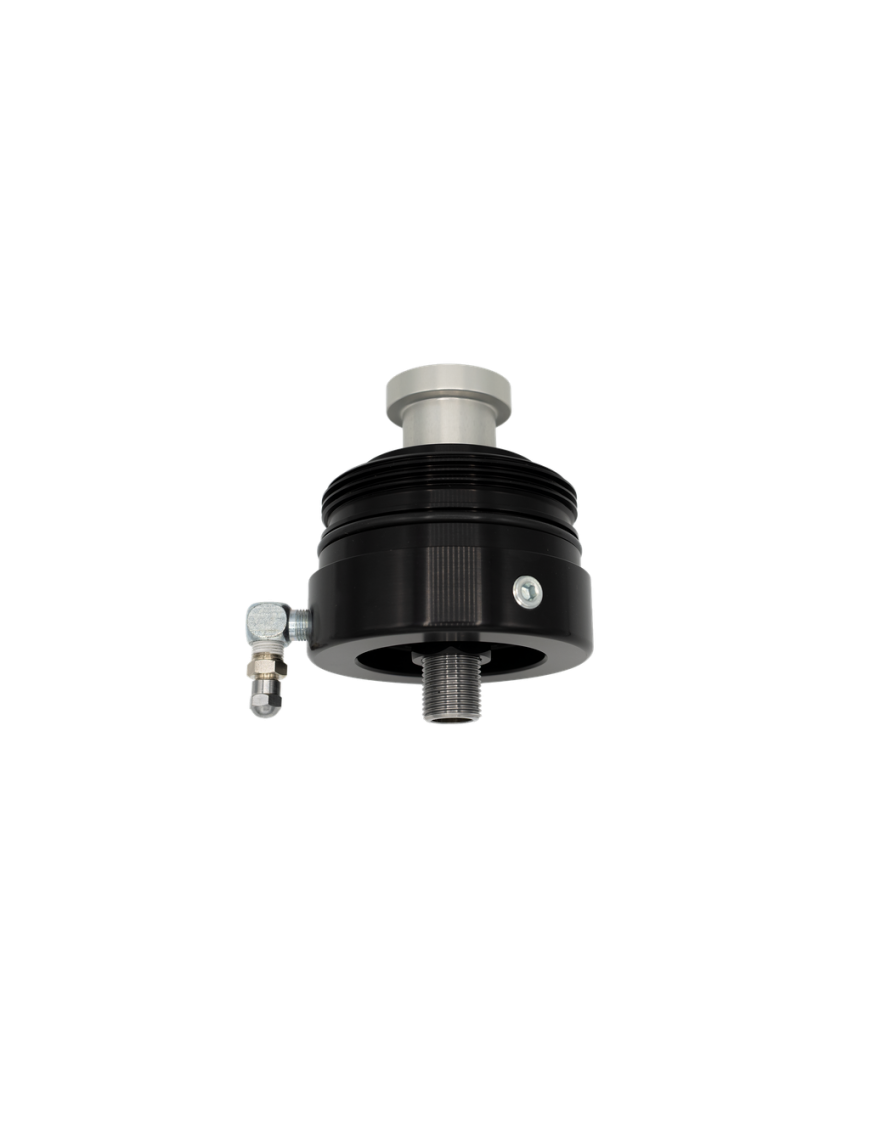

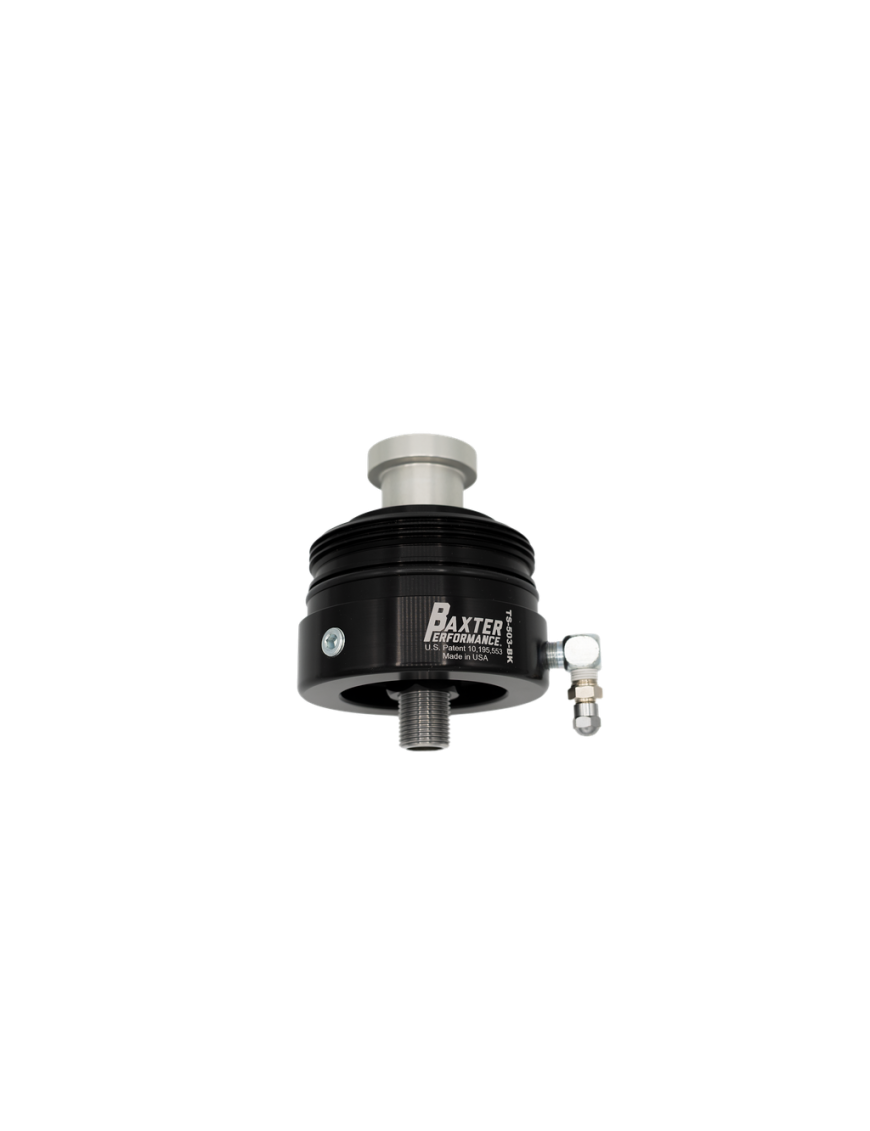

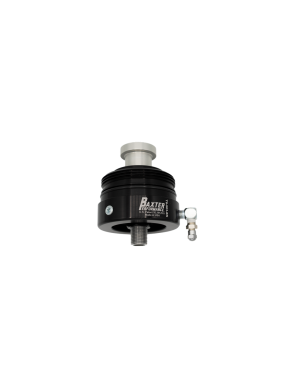

- Funkcja serwisowa Schradera – pozwala opróżnić filtr i część układu sprężonym powietrzem przed odkręceniem filtra.
- Produkcja w USA – zgodnie z informacją Baxter Performance.
Jak działa adapter?
Po usunięciu fabrycznej pokrywy i wkładu filtracyjnego adapter jest instalowany bezpośrednio w obudowie silnika. Od strony serwisowej otrzymujemy standardowy interfejs 3/4-16 dla filtra spin-on. Rozmiar i model filtra należy dobrać do konkretnej aplikacji, ponieważ dostępna przestrzeń i zalecenia producenta różnią się między pojazdami.
Potwierdzone zastosowania 4x4
Poniższa tabela obejmuje wybrane zastosowania potwierdzone na aktualnych stronach producenta. Nie jest to pełna lista wszystkich samochodów Toyota, Lexus i Scion obsługiwanych przez TS-503-BK.
| Pojazd | Roczniki | Silnik | Uwagi |
|---|
| Toyota 4Runner N280 | 2010–2024 | V6 4.0 | Wymagana płyta pod silnik TRD lub odpowiednik aftermarketowy zapewniający miejsce na filtr. |
| Toyota FJ Cruiser | 2010–2014 | V6 4.0 | Wymagana płyta pod silnik TRD lub odpowiednik aftermarketowy zapewniający miejsce na filtr. |
| Toyota Tacoma N300 | 2016–2023 | V6 3.5 | Tacoma N400 od 2024 r. wymaga oddzielnego potwierdzenia zgodności. |
| Lexus GX 460 | 2010–2023 | V8 4.6 | Zastosowanie potwierdzone przez producenta dla TS-503-BK. |
Ważne: przed zamówieniem należy sprawdzić jednocześnie model, rocznik, wersję silnika, fabryczną obudowę filtra i dostępną przestrzeń. Producent zaznacza, że w niektórych pojazdach mogą być potrzebne niewielkie modyfikacje zapewniające miejsce do montażu i późniejszego serwisu.
Dobór filtra spin-on
Każdy filtr współpracujący z adapterem musi mieć gwint 3/4-16, ale sam zgodny gwint nie wystarcza do prawidłowego doboru. Trzeba uwzględnić średnicę, długość, parametry zaworu obejściowego i wymagania konkretnego silnika.
- Dla Toyota 4Runner V6 4.0 producent wskazuje między innymi WIX 51348 lub Mobil 1 M1-102 bądź odpowiednik.
- Dla Toyota Tacoma N300 V6 3.5 producent wskazuje WIX 51085 lub Mobil 1 M1-204 bądź odpowiednik.
- Dla Lexus GX 460 V8 4.6 producent wskazuje WIX 51085 lub Mobil 1 M1-204 bądź odpowiednik.
Ostateczny filtr należy zawsze dobierać według aktualnej tabeli dla konkretnego pojazdu, a nie wyłącznie na podstawie zdjęcia lub średnicy puszki.
Konstrukcja i materiały

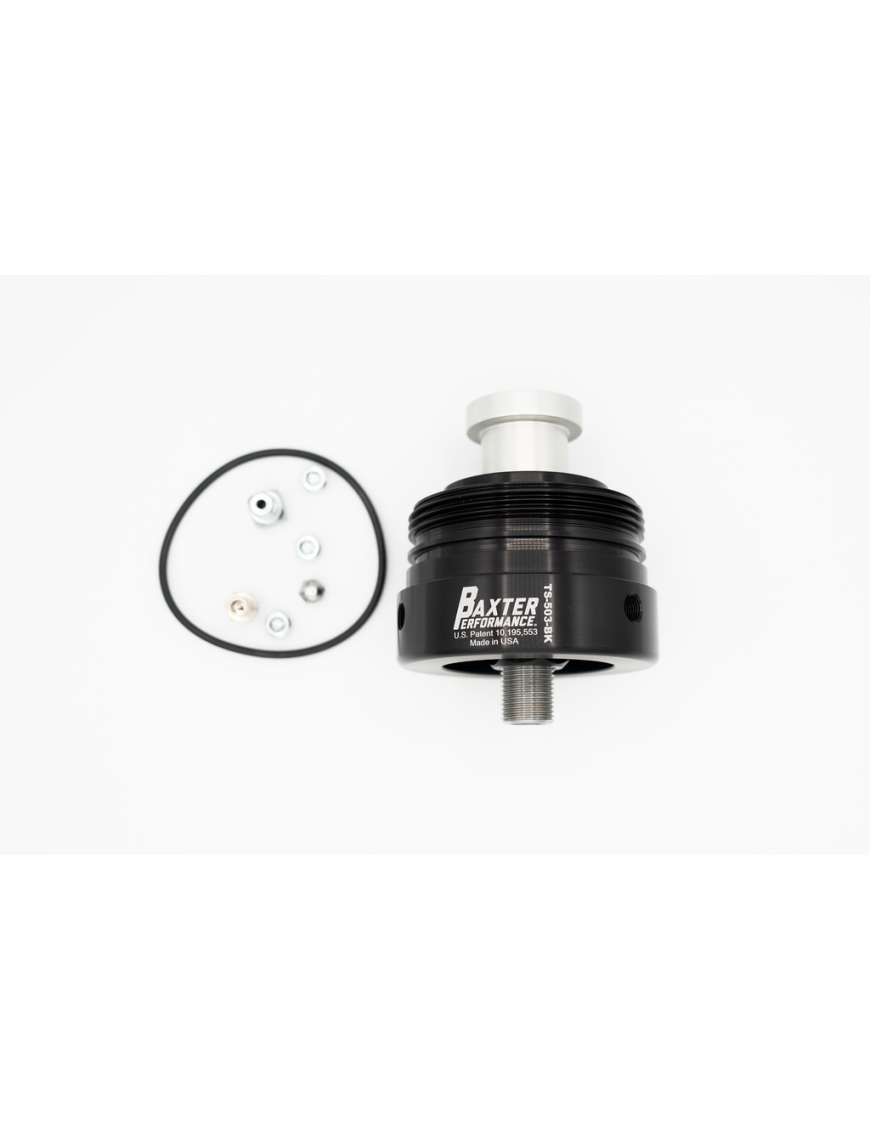

Korpus adaptera jest obrabiany z aluminium 6061-T6. Wszystkie uszczelnienia opisane przez producenta wykonano z materiału Viton. Sprężynowy kołnierz dokujący odpowiada za właściwe osadzenie w obudowie, a zestaw wymiennych O-ringów korpusu i kołnierza jest dostępny u producenta jako ORT-503-CKT.
Montaż
Instrukcja Baxter przewiduje usunięcie fabrycznej pokrywy i wkładu, oczyszczenie powierzchni oraz usunięcie lub odsunięcie fabrycznego klipsa zabezpieczającego, jeśli występuje. Adapter należy najpierw przymierzyć, aby wybrać port dla zaworu Schradera, następnie nasmarować O-ring olejem silnikowym i dokręcić korpus głęboką nasadką 1" momentem 40 ft-lb, czyli około 54 N·m.
Do montażu korków stosowany jest klucz imbusowy 3/16". Instrukcja wymaga taśmy uszczelniającej na gwintach korków i podaje, że taśma nie jest dołączona. Po zamontowaniu filtra 3/4-16 należy uruchomić silnik i dokładnie sprawdzić szczelność. Montaż elementu układu smarowania powinien wykonać serwis mający doświadczenie z tego typu modyfikacjami.
Serwis przez zawór Schradera
Przed odkręceniem filtra producent przewiduje możliwość podania przez zawór Schradera suchego sprężonego powietrza o ciśnieniu 100 psi, czyli około 6,9 bar. Procedura z instrukcji obejmuje podanie powietrza przez 4–5 sekund, odczekanie 30 sekund i ponowne podanie przez 3 sekundy. Należy korzystać z aktualnej instrukcji producenta i nie przekraczać wskazanych parametrów.
Funkcja ta pomaga opróżnić filtr i ograniczyć ilość rozlewanego oleju, ale nie oznacza całkowicie bezkropelkowego serwisu. Producent ostrzega, że przy filtrze zamontowanym poziomo podczas demontażu może pozostać niewielka ilość oleju.
Dane techniczne
| Parametr | Wartość |
|---|
| Marka | Baxter Performance |
| Model / MPN | TS-503-BK |
| Rodzaj | Bezpośredni adapter cartridge-to-spin-on |
| Gwint filtra | 3/4-16 |
| Materiał korpusu | Aluminium 6061-T6 |
| Materiał uszczelnień | Viton |
| Kołnierz | Sprężynowy kołnierz dokujący |
| Funkcja serwisowa | Opróżnianie przez zawór Schradera |
| Moment dokręcania adaptera | 40 ft-lb, około 54 N·m |
| Nasadka montażowa | Głęboka nasadka 1" |
| Kraj produkcji | USA |
| Poprzedni model | TS-501-BK |
Co trzeba dobrać do montażu?
- Filtr spin-on 3/4-16 właściwy dla konkretnego pojazdu i silnika.
- Olej silnikowy oraz materiały potrzebne do standardowego serwisu olejowego.
- Taśmę uszczelniającą do gwintów korków.
- Głęboką nasadkę 1" i klucz imbusowy 3/16".
Najczęstsze pytania
Czy TS-503-BK jest zestawem do relokacji filtra?
Nie. Adapter jest montowany bezpośrednio w fabrycznym gnieździe. Do zdalnej relokacji producent oferuje inną rodzinę adapterów.
Czy pasuje do każdego silnika Toyota i Lexus powyżej 2,0 litra?
Nie należy przyjmować takiej zasady. Zgodność trzeba potwierdzić według modelu, rocznika, silnika i dostępnego prześwitu. Dotyczy to również wybranych, a nie wszystkich, jednostek V8.
Czy mogę zastosować dowolny filtr 3/4-16?
Gwint jest tylko jednym z parametrów. Filtr musi mieć także odpowiednie wymiary oraz charakterystykę właściwą dla danego silnika.
Czy adapter całkowicie eliminuje opóźnienie ciśnienia oleju po rozruchu?
Producent deklaruje lepsze utrzymywanie oleju po filtracji i szybsze dostarczanie oleju podczas rozruchu, ale nie publikuje pomiaru gwarantującego całkowite wyeliminowanie opóźnienia w każdym silniku.
Czy wymiana filtra odbywa się bez rozlania oleju?
Zawór Schradera pomaga opróżnić filtr przed demontażem i ograniczyć ilość oleju. Przy poziomym położeniu filtra może jednak pozostać niewielka ilość oleju.
