APEX Designs & Performance Products
Indeks: X02-06-005

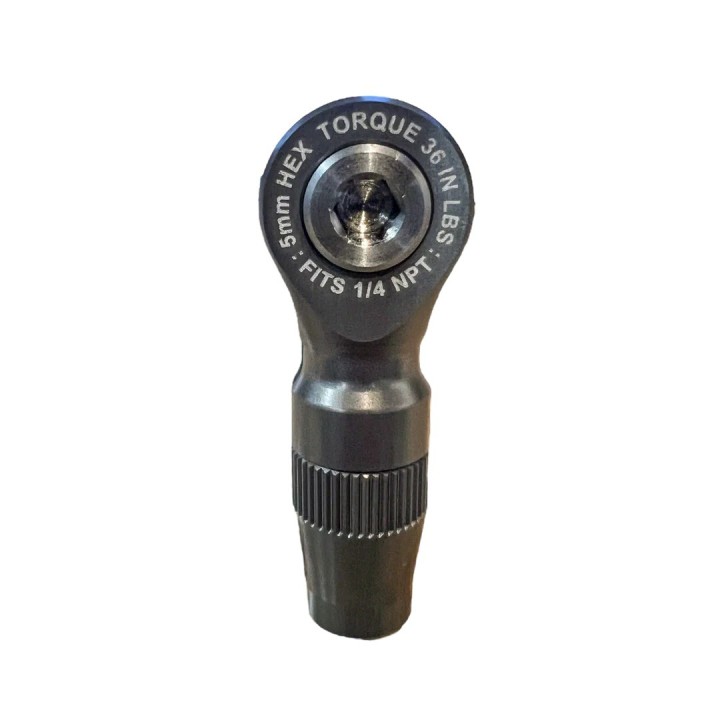

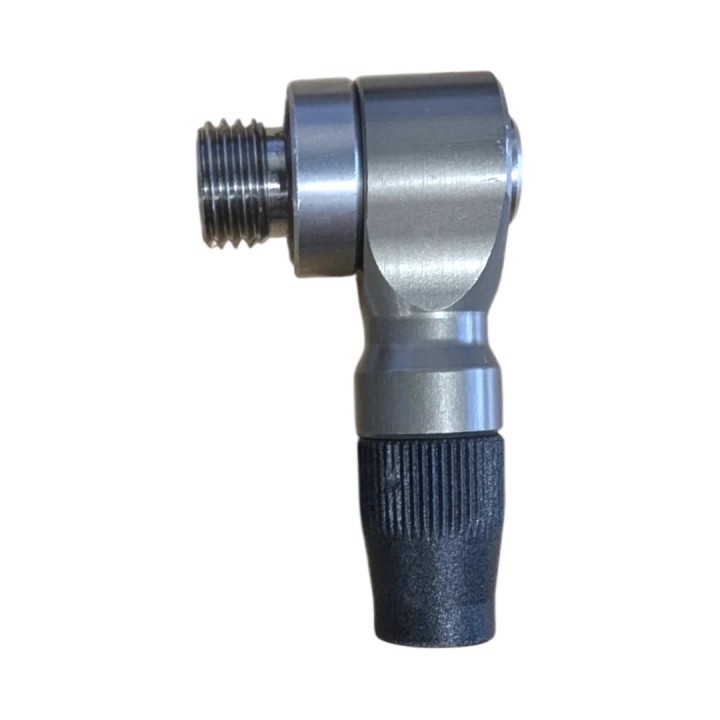

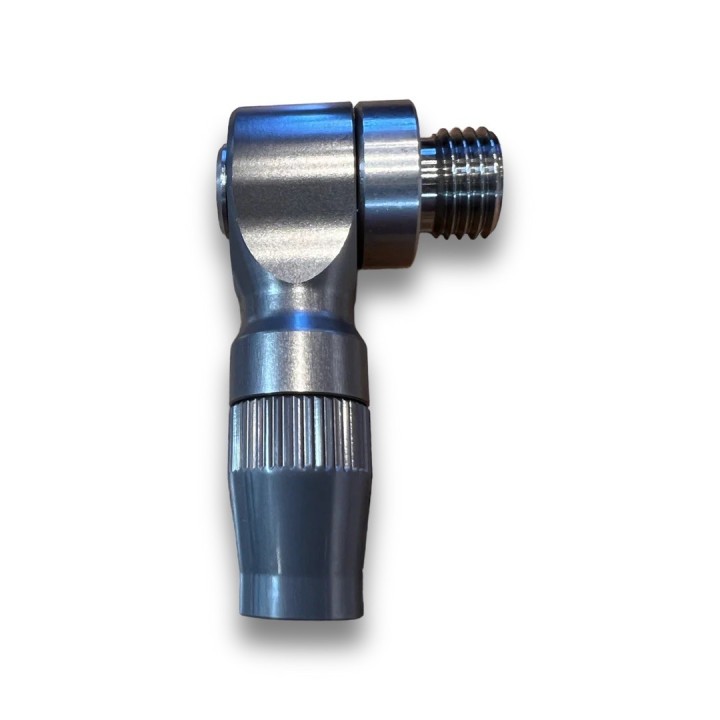

Złączka banjo APEX 1/4 NPT do przewodu APEX 3/8 w oplocie
Kompresory i osprzęt
Złączka banjo APEX do podłączenia przewodu APEX 3/8 Braided Air Hose do zwijacza Compact Reel System (CRS). Przejście 1/4 NPT na przewód APEX 3/8 w oplocie, do połączenia przewodu ze zwijaczem. Producent opisuje samą funkcję i sposób uszczelnienia; korzyści montażowych poza tym nie wymienia, więc i my ich nie dopisujemy.
Złączka banjo APEX 1/4 NPT do przewodu APEX 3/8 w oplocie
Zwijacz CRS i przewód w oplocie to dwie części układu, które trzeba czymś spiąć — i to tak, żeby przewód nie wychodził ze zwijacza pod dziwnym kątem.

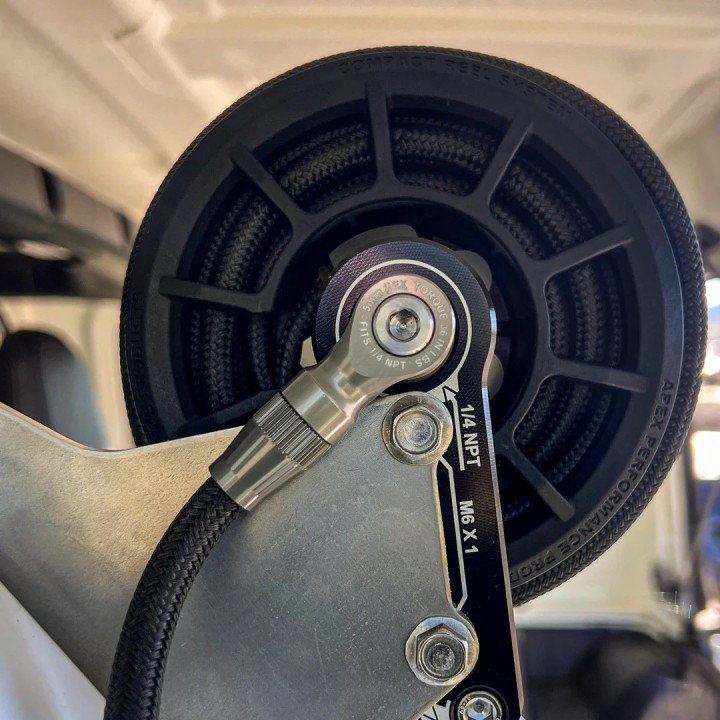

Złączka banjo robi dokładnie to: łączy przewód APEX 3/8 w oplocie z Compact Reel System, płasko i bez naprężania przewodu.
PRZYŁĄCZE 1 1/4 NPT | PRZYŁĄCZE 2 Przewód APEX 3/8 w oplocie | USZCZELNIENIE O-ring, nie gwint |
Najważniejsze korzyści
- spina przewód APEX 3/8 w oplocie ze zwijaczem Compact Reel System — rozwiązanie przewidziane przez producenta dla tej pary
- konstrukcja banjo pozwala wyprowadzić przewód bez naprężania go przy zwijaczu
- uszczelnienie na o-ringu dociskanym do powierzchni przyłącza, a nie na gwincie — producent stawia przy tym warunek, że powierzchnia przyłącza musi być płaska
Dane techniczne
- Indeks producenta: X02-06-005
- Przyłącze 1: 1/4 NPT
- Przyłącze 2: przewód APEX 3/8 w oplocie
- Uszczelnienie: o-ring dociskany do powierzchni przyłącza — gwint nie służy do uszczelnienia
- Przeznaczenie: połączenie przewodu APEX 3/8 w oplocie ze zwijaczem Compact Reel System
- Warunek przy innym przyłączu: przyłącze musi mieć płaską, równą powierzchnię montażową
Dla kogo i do czego
Dla użytkowników zwijacza APEX Compact Reel System, którzy podłączają go do przewodu APEX 3/8 w oplocie — przy budowie instalacji pokładowej albo przy wymianie przewodu po przetarciu.
Montaż i uwagi
Producent zaznacza ważną rzecz: przy użyciu złączki z czymkolwiek innym niż CRS śruba banjo uszczelnia się o-ringiem dociskanym do powierzchni przyłącza, a nie gwintem jak w tradycyjnym 1/4 NPT. Żeby taki montaż się udał, przyłącze musi mieć płaską, równą powierzchnię montażową, do której złączka się dopasuje.
Najczęściej zadawane pytania
Do czego dokładnie służy ta złączka?
Producent przewiduje ją do połączenia przewodu APEX 3/8 w oplocie ze zwijaczem Compact Reel System.
Czy mogę jej użyć przy innym urządzeniu niż CRS?
Tak, ale pod warunkiem, że przyłącze ma płaską, równą powierzchnię montażową — uszczelnia o-ring, nie gwint.
Czy przewód jest w zestawie?
Nie. Przewód APEX 3/8 w oplocie kupujesz osobno, na stopy.
Dlaczego warto
- rozwiązanie przewidziane przez producenta dla pary zwijacz CRS plus przewód w oplocie
- uszczelnienie na o-ringu zamiast na gwincie — to samo połączenie uszczelnia się inaczej niż zwykły gwint 1/4 NPT. Uwaga: pozostałe gwinty NPT w instalacji zwijacza producent każe uszczelniać taśmą teflonową albo pastą
Kompletujesz zwijacz CRS od zera? Napisz, dobierzemy złączki i długość przewodu.
